รายละเอียดสินค้า:
|
| ชื่อ: | 3 Axis Dro สำหรับ Bridgeport Mill | คำสำคัญ: | DRO การอ่านข้อมูลดิจิตอล |
|---|---|---|---|
| ใบสมัคร: | มิลลิ่ง, กลึง, เจียร, คว้าน | ภาษา: | 20 ตัวเลือก |
| แสดงความละเอียด: | 0.1µm, 0.5µm, 1µm, 5µm | ขนาดแอลซีดี: | 7 นิ้ว |
| พาวเวอร์ซัพพลาย: | 110V/220V | สัญญาณเอาต์พุต: | TTL |
| เน้น: | ยูนิตการอ่านข้อมูลดิจิตอล Easson 3 แกน,ยูนิตการอ่านข้อมูลดิจิตอล 3 แกนขนาด 7 นิ้ว,หน่วยการอ่านข้อมูลดิจิตอล ES 14B สำหรับการกัด |
||

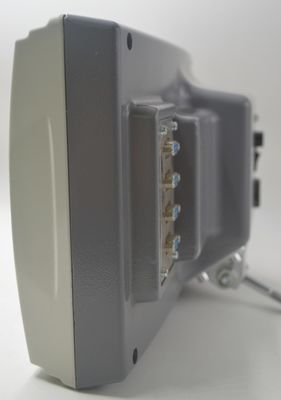

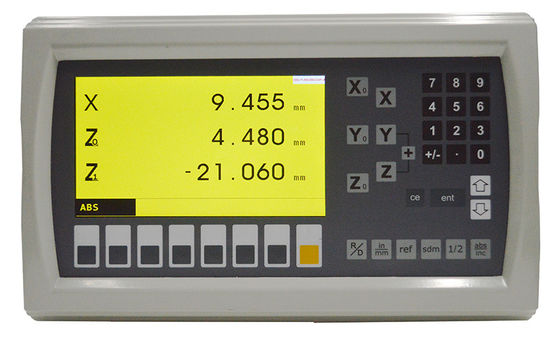

Easson 7 นิ้ว 3 แกน ดิจิตอลรีดเอาท์ยูนิต สำหรับเครื่องกัดและเครื่องกลึง
3 แกน ดิจิตอลรีดเอาท์ยูนิต สำหรับการเจาะ 2-4 ตัวเข้ารหัสเชิงเส้น ความละเอียด 5-0.1μm, สัญญาณ A/B Quadrature
บทนำผลิตภัณฑ์
ES-14B เปิดตัวในปี 2018 ได้รับการออกแบบโดย Easson เพื่อจัดหาให้กับตลาดโลกด้วย "All in one and full options" Digital Readout ใน ES-14B สามารถเลือกแอปพลิเคชันที่ต้องการได้ (Milling, Lathe, Boring, Drilling, Grinder, Wirecut) โดยตรงระหว่างการตั้งค่า DRO
ES-14B series ได้รับการรับรอง CE และผลิตตาม TQM (Total Quality Management System) บอร์ดอิเล็กทรอนิกส์ เป็นไปตามมาตรฐาน RoHS
ข้อมูลจำเพาะทางเทคนิค
| ประเภทรุ่น | ES-14B | ||
| จำนวนแกน | สามแกน, สี่แกน | ||
| การแสดงผลแกน | 0.1μm, 0.5μm, 1μm, 5μm | ||
| สัญญาณอินพุต | สัญญาณ A / B quadrature | ||
| แหล่งจ่ายไฟ | 110 โวลต์ - 220 โวลต์ | ||
| น้ำหนัก (กก.) | 2.5 | ||
|
อินพุตสูงสุด |
2 MB Hz | ||
| อุณหภูมิในการทำงาน | 0℃ - 45℃ | ||
| อุณหภูมิในการจัดเก็บ | -40℃ - 55℃ | ||
| ความชื้นสัมพัทธ์ | ≤ 95% | ||
| อินพุต | 2, 3 หรือ 4 ตัวเข้ารหัสเชิงเส้น | ||
| มาตรฐาน EMC |
IEC61000-4-2 / GB / T 17799-2 IEC61000-4-4 / GB / T 17799-4 IEC61000-4-5 / GB / T 17799-5 |
||
อุปกรณ์ทดสอบ EMC
เพื่อให้แน่ใจว่าผลิตภัณฑ์ Easson DRO ทั้งหมดสามารถผ่านข้อกำหนดมาตรฐาน EMC ได้ เรามีชุดทดสอบ EMC esd immunity tester ที่สมบูรณ์
การทดสอบอายุการใช้งาน
การทดสอบอายุการใช้งานสามารถตรวจสอบข้อบกพร่องในกระบวนการ ออกแบบ วัสดุ และด้านอื่นๆ ของอุปกรณ์อิเล็กทรอนิกส์ก่อนที่จะออกจาก โรงงาน ดังนั้นจึงมีความสำคัญอย่างยิ่งสำหรับบริษัทในการปรับเปลี่ยนการออกแบบผลิตภัณฑ์ให้ทันเวลา เพื่อให้สามารถขายผลิตภัณฑ์ได้ หลังจากที่ผ่านการใช้งานและมีเสถียรภาพแล้ว ซึ่งจะช่วยปรับปรุงคุณภาพผลิตภัณฑ์และชื่อเสียงในตลาด
รายละเอียดสินค้า
ระบบดิจิตอลรีดเอาท์
พารามิเตอร์พื้นฐานใน ES-14B มีดังนี้:
| การจัดกึ่งกลาง (1/2) |
| การแสดงผลเมตริก / นิ้ว (มม. / นิ้ว) |
| สัมบูรณ์ / เพิ่มหน่วย (ABS / INC) |
| หน่วยความจำปิดเครื่อง (30 subdatum) |
| 199 subdatum |
| หน่วยความจำอ้างอิง (REF) |
| เครื่องคิดเลขในตัว |
| เส้นผ่านศูนย์กลางวงกลมพิทช์ (PCD) |
| การวางตำแหน่งรูเส้น (LHOLE) |

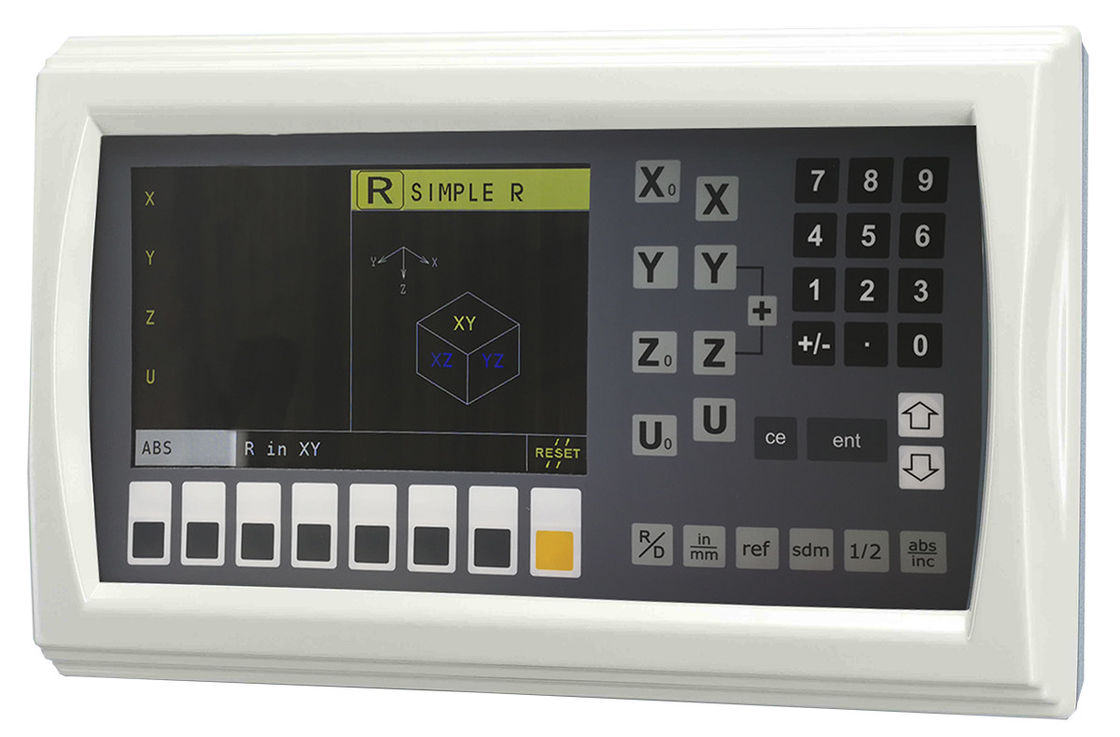

| ง่าย “R” ฟังก์ชัน |
| เรียบ “R” ฟังก์ชัน |
| การชดเชยข้อผิดพลาดเชิงเส้น |
| การชดเชยข้อผิดพลาดแบบไม่เป็นเชิงเส้น |
| ผลรวมแกน Z |
| การแสดงผลความเร็วแกน |
| ฟังก์ชันบลูทูธ (อุปกรณ์เสริม) |
| ฟังก์ชันตำแหน่งความล้มเหลวของพลังงาน (ใช้งานได้เฉพาะกับ Easson Absolute linear Scale) |
ES-14B เป็น DRO แบบ all in one และ full options ซึ่งมีฟังก์ชันเฉพาะที่สำคัญมากสำหรับการปรับปรุงเครื่องจักร เช่น การชดเชยแบบไม่เป็นเชิงเส้น การแสดงผลความเร็วแกน... และคุณสมบัติสำคัญอื่นๆ อีกมากมายที่ทำให้เป็นโซลูชันที่เหมาะสมที่สุด สำหรับการปรับปรุงเครื่องมือเครื่องจักรประเภทต่างๆ
เพื่อให้แน่ใจว่า DRO สามารถผ่านการทดสอบ EMC ได้ วิศวกรได้พัฒนาหน่วยจ่ายไฟชนิดใหม่เพื่อแทนที่แบบเก่า (หม้อแปลง)
ข้อดีของแหล่งจ่ายไฟแบบสวิตช์:
1. ขนาดเล็กและน้ำหนักเบา
2. ประสิทธิภาพพลังงานสูง
3. เอาต์พุตความร้อนในการทำงานต่ำและความน่าเชื่อถือสูง
4. อุปกรณ์กรอง EMI แบบบูรณาการสำหรับแหล่งจ่ายไฟ พร้อมระดับการรวมที่สูง
อินเทอร์เฟซตัวเชื่อมต่อ
| PIN | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| สัญญาณ TTL | --- | 0V | --- | GND | --- | A | 5V | B | R |
| สายเคเบิล | --- | สีส้ม | --- | กราวด์ | --- | สีเหลือง |
