SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale

SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale

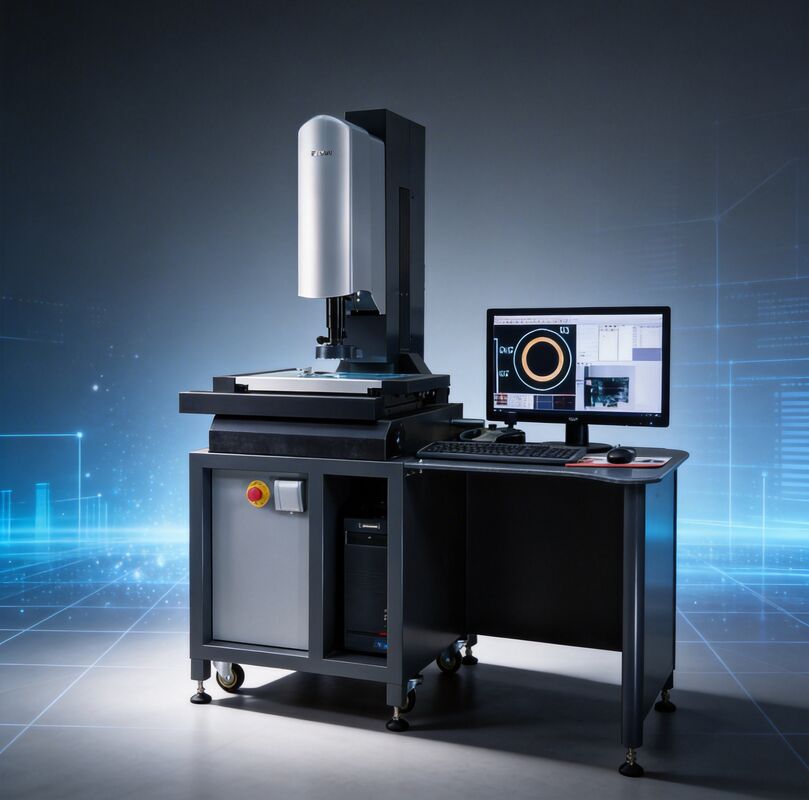

SP3020 Vmm Video Measuring Machines by 0.01um 3 Axis Absolute Linear Scale
SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale

ภาพใหญ่ :  SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale

รายละเอียดสินค้า:
สถานที่กำเนิด: P.R.China
ชื่อแบรนด์: Easson
ได้รับการรับรอง: CE
หมายเลขรุ่น: SP-3020
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
รายละเอียดการบรรจุ: กรณีไม้อัด
เวลาการส่งมอบ: 5 วันทำการ
เงื่อนไขการชำระเงิน: T / T
สามารถในการผลิต: 25 ชุดต่อเดือน

SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale

ลักษณะ
ชื่อ: เครื่องวัดวิดีโอ คำสำคัญ: ระบบการวัดวิดีโอ
Meas.Accuracy: (1.5 + L / 200) μm Meas: 300 x 200 x 200 มม
CCD: SONY CCD CMOS ความละเอียดสูง จอแสดงผลความละเอียด: มาตราส่วนแบบสัมบูรณ์0.01μm
รูปแบบการดำเนินงาน: อัตโนมัติ การทำซ้ำ: 0.002mm
แสงสูง:

เครื่องวัดวิดีโอ Vmm Vision

,

SP3020 Vision Video Measuring Machines

,

SP 3020 Vmm Automation Vision Systems

SP-3020 เครื่องวัดวิดีโอวิชันอัตโนมัติพร้อม 3 แกน0.01μm Absolute Linear Scale



แอปพลิเคชันอุปกรณ์




เครื่องวัดวิดีโอ SPARTAN 3020 ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ที่มีความแม่นยำต่างๆเทคโนโลยีเวเฟอร์เครื่องมือตัดพลาสติกสปริงชิ้นส่วนปั๊มตัวเชื่อมต่อแม่พิมพ์ทหารการถ่ายเอกสารสองมิติการวาดภาพการพัฒนาทางวิศวกรรมพลาสติกโลหะบอร์ด PCB ยางนำไฟฟ้า , โลหะผง, สกรู, ชิ้นส่วนนาฬิกา, โทรศัพท์มือถือ, อุตสาหกรรมยา, อุปกรณ์ใยแก้วนำแสง, วิศวกรรมยานยนต์, การบินและอวกาศ, มหาวิทยาลัย, สถาบันวิจัยทางวิทยาศาสตร์และสาขาอื่น ๆ มีการใช้งานที่หลากหลาย



หลักการทำงาน


เมื่อวางชิ้นงานบนโต๊ะงานภาพจะถูกจับและส่งออกไปยังคอมพิวเตอร์ผ่านการส่งผ่านหรือสะท้อนแสงของอุปกรณ์จากนั้นใช้ฟังก์ชันซอฟต์แวร์เช่นวิดีโอวัดร่วมกับการแปลตารางงานรวบรวมพิกัดผู้ใช้สามารถทำการวัดได้เช่น วงกลมเส้นระยะห่างกับชิ้นงาน



ข้อกำหนดทางเทคนิค




รุ่น SP-3020 SP-4030 SP-6050
การวัดการเดินทาง (มม.) 300x200x200 400x300x250 600x500x300
ขนาดโดยรวม (มม.) 1200x720x1600 1250x900x1600 1350x1000x1850
โต๊ะทำงานขนาดกระจก (มม.) 339x239x10 439x339x12 648x548x18
น้ำหนัก (กิโลกรัม) 280 410 1700
โหลดตารางสูงสุด (กก.) 30 30 30
ความแม่นยำในการวัด (μm) 1.5 + ลิตร / 200 2 + L / 150
การทำซ้ำ (ไมครอน) 2
การขยาย กำลังขยาย 0.7-4.5X, กำลังขยายภาพ 20-125X
ความละเอียดการแสดงแกน 0.00001 มม. (0.01μm)
ระบบแสงสว่าง แหล่งกำเนิดแสงแปดพื้นที่พร้อมระบบกำหนดตำแหน่งเลเซอร์สองระบบ
รูปแบบการทำงาน อัตโนมัติควบคุมด้วยเมาส์จอยสติ๊กหรือคีย์บอร์ด
เลนส์ ซูมอัตโนมัติเลนส์โคแอกเซียลโฟกัสอัตโนมัติ
ระบบวิชั่น กล้องชัตเตอร์ระดับโลก SONY CMOS ความละเอียดสูง



ลักษณะเฉพาะ




1. X / Y / Z 3 แกนของ Absolute Linear Scale ได้รับการค้นคว้าและพัฒนาโดยอิสระโดยมีความละเอียดสูงถึง 0.01 μm

2. เลนส์ซูมอัตโนมัติวงปิดความแม่นยำสูง F3

3. ตัวควบคุมการเคลื่อนไหวที่ออกแบบมาเป็นพิเศษของเครื่องวัด Vision โดยใช้การส่งผ่าน Ethernet ซึ่งเป็นระบบที่มีประสิทธิภาพและเชื่อถือได้สามารถแก้ข้อเสียของการส่งผ่าน USB ที่ไม่เสถียรได้

4. เซ็นเซอร์ SONY CMOS ความละเอียดสูงของตัวประมวลผลภาพเพื่อให้แน่ใจว่าภาพมีความชัดเจนและไม่มีรอยเปื้อน

5. แหล่งกำเนิดแสงขึ้นโดยใช้ระบบแสงสว่างควบคุมอิสระที่แบ่งพาร์ติชันแปดพื้นที่และองค์ประกอบเปล่งแสงโดยใช้ LED ลดทอนต่ำเพื่อยืดอายุการใช้งาน

6. ซอฟต์แวร์การวัดแบบมัลติฟังก์ชั่นผลการวัดสามารถส่งออกไปยัง DXF, Word, Excel, PDF และรูปแบบอื่น ๆ







เลนส์ซูมอัตโนมัติวงปิดความแม่นยำสูง F3




SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale 0SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale 1



เมื่อรวมกับความแม่นยำสูงสเกลแหวนความละเอียดสูงที่พัฒนาและออกแบบโดยเลนส์ F3 ของ Easson การตอบกลับตำแหน่งวงปิดแบบเต็มรวมถึงฟังก์ชั่นการจัดแสงแบบโคแอกเซียลข้อผิดพลาดในการทำซ้ำหลายภาพที่เกิดจากช่องว่างการส่งเกียร์จะถูกกำจัดเพื่อปรับปรุงความสามารถในการทำซ้ำของ การวัดโดยรวม




21 คำสั่งการชดเชยตามปริมาตร



SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale 2



เครื่องวัด Easson Vision ที่ใช้กับระบบควบคุมเครือข่าย AR ซีรี่ส์ซึ่งรวมถึงการชดเชยปริมาตร 21 คำสั่งพร้อมด้วยการอ่านตัวเข้ารหัสเชิงเส้นความเร็วสูงพิเศษและ EAD ในตัว (ตัวถอดรหัสสเกลสัมบูรณ์) ช่วยให้ระบบซีรี่ส์ AR ใช้มาตราส่วนสัมบูรณ์ที่มีความแม่นยำสูง AS-80 ให้ความแม่นยำสูงและการวัดความละเอียดสูง





2D / 3D มมากที่สุด การวัด




SP3020 เครื่องวัดวิดีโอ Vmm 0.01um 3 Axis Absolute Linear Scale 3



เครื่องวัดการมองเห็น Easson สามชุดสามารถทำงานร่วมกับโพรบสัมผัสความแม่นยำสูงของ Renishaw ของสหราชอาณาจักรสำหรับการวัดแบบ 2 มิติ / 3 มิติการวัด 3 มิติของหัววัดสามารถผสมกับการวัด 2D ของระบบถ่ายภาพได้ระบบพิกัดเดียวกันนี้ใช้สำหรับการวัด 2D / 3D ผสมผสานกันอย่างลงตัวและง่ายดาย
