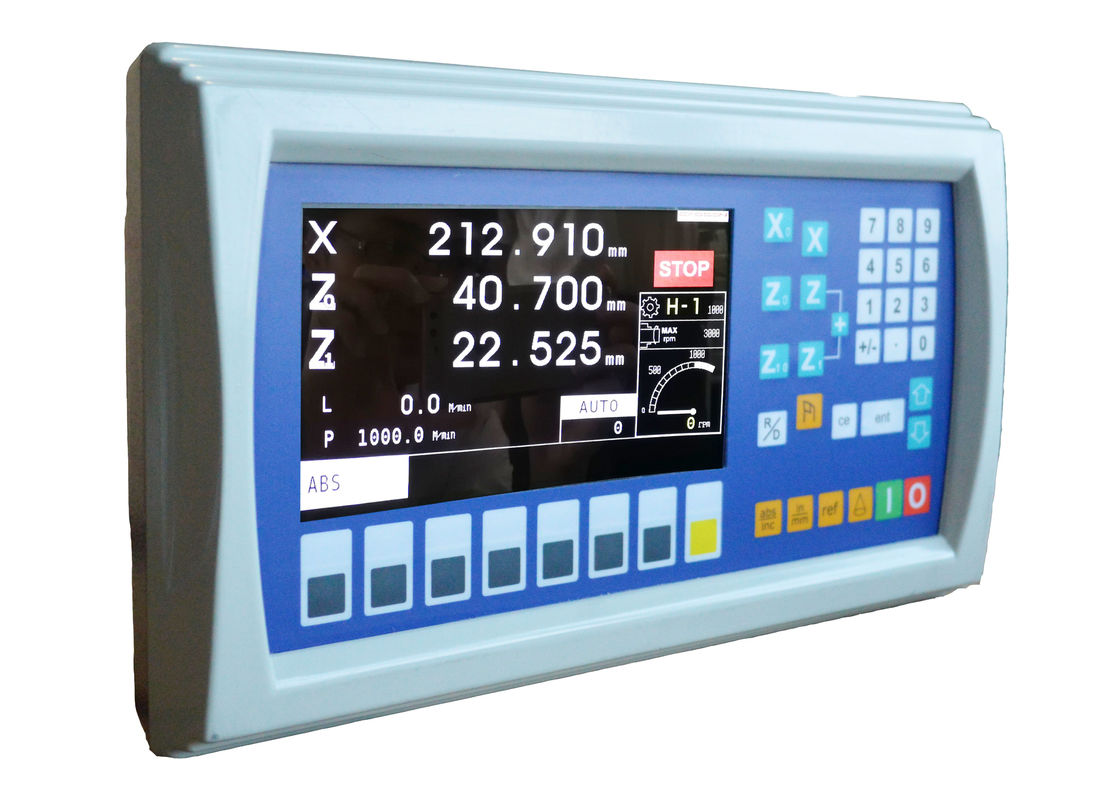

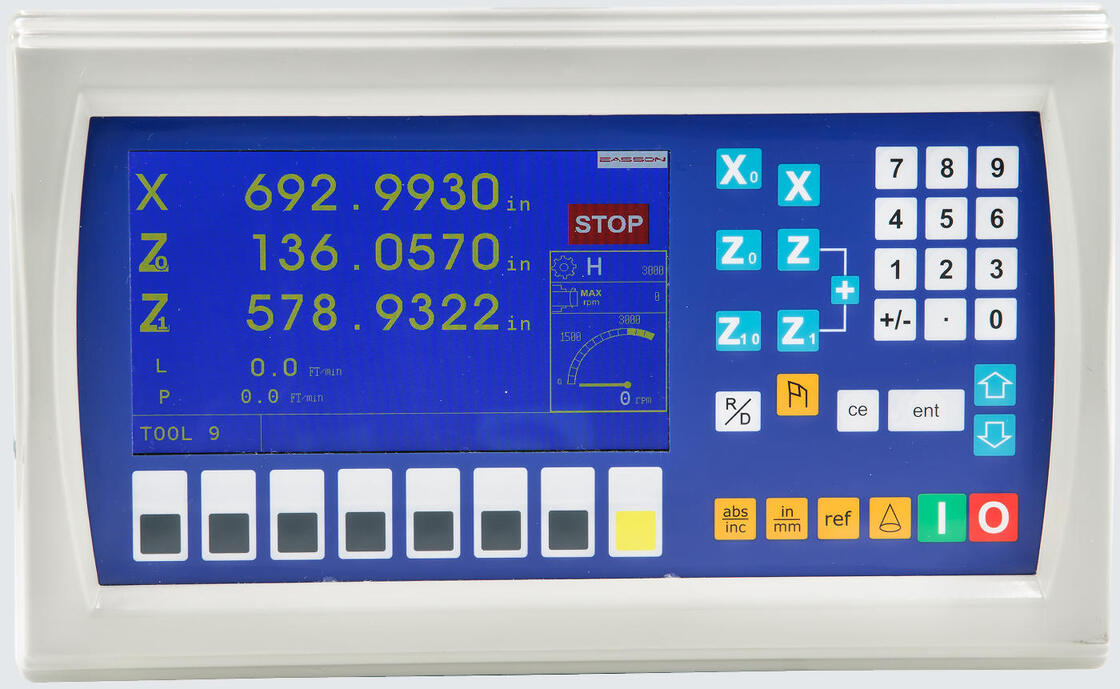

Easson ES-14B Constant Speed ​​Lathe 3 Axis Digital Readout System

แนะนำผลิตภัณฑ์

ระบบอ่านค่าดิจิทัลกลึงความเร็วคงที่ Easson ES-14B เป็นระบบ DRO แบบ LCD ระดับมืออาชีพที่ออกแบบมาโดยเฉพาะสำหรับการใช้งานเครื่องกลึงความเที่ยงตรงสูงโดยเฉพาะระบบควบคุมที่ยืดหยุ่นนี้ช่วยให้ผู้ปฏิบัติงานสามารถเลือกโหมดการทำงานที่เหมาะสมที่สุดขึ้นอยู่กับงานกลึง

การควบคุมความเร็วรอบแกนหมุน การตรวจสอบความเร็วตัดผิวเชิงเส้น และการป้อนกลับของเอ็นโค้ดเดอร์เข้าไว้ด้วยกัน ทำให้ผู้ปฏิบัติงานสามารถรักษาเงื่อนไขการกลึงที่เหมาะสมที่สุดในระหว่างการกลึงได้ระบบรองรับ

การควบคุมความเร็วพื้นผิวคงที่ (CSS)ซึ่งช่วยให้ความเร็วรอบแกนหมุนปรับเปลี่ยนโดยอัตโนมัติตามเส้นผ่านศูนย์กลางของชิ้นงานระหว่างการกลึง สิ่งนี้ช่วยให้มั่นใจได้ว่าความเร็วในการตัดจะคงที่ ช่วยปรับปรุงคุณภาพผิวสำเร็จและยืดอายุเครื่องมือDRO รุ่น ES-14B ส่งสัญญาณ

ควบคุม 0-10V ไปยังอินเวอร์เตอร์แกนหมุนช่วยให้สามารถควบคุมความเร็วรอบแกนหมุนได้อย่างแม่นยำสำหรับทั้งโหมดควบคุมอัตโนมัติและโหมดควบคุมด้วยตนเองด้วยฟังก์ชันเฉพาะสำหรับเครื่องกลึงอัจฉริยะ เช่นระบบควบคุมที่ยืดหยุ่นนี้ช่วยให้ผู้ปฏิบัติงานสามารถเลือกโหมดการทำงานที่เหมาะสมที่สุดขึ้นอยู่กับงานกลึง

ES-14B ช่วยเพิ่มประสิทธิภาพการกลึงได้อย่างมากและลดข้อผิดพลาดของผู้ปฏิบัติงานออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรม ระบบ DRO เป็นไปตามมาตรฐานสากลมาตรฐาน EMC

รับประกันการทำงานที่เชื่อถือได้ในโรงงานเครื่องมือกลคุณสมบัติหลักการควบคุมความเร็วพื้นผิวคงที่ (CSS)

ระบบอ่านค่าดิจิทัล ES-14B จะปรับความเร็วรอบแกนหมุนโดยอัตโนมัติตามเส้นผ่านศูนย์กลางแกน X ปัจจุบัน เพื่อรักษาความเร็วในการตัดให้คงที่ระหว่างการกลึง

คุณสมบัตินี้ช่วยปรับปรุง:

ประสิทธิภาพการกลึง

ความเสถียรในการตัด

• อายุการใช้งานเครื่องมือ

• คุณภาพผิวสำเร็จ

• ปุ่มและฟังก์ชันหลัก

• การควบคุม RPM อัตโนมัติและแบบแมนนวล

DRO มีโหมดควบคุมแกนหมุนสองโหมด:

โหมด RPM อัตโนมัติ

ความเร็วรอบแกนหมุนจะถูกควบคุมโดยอัตโนมัติตามที่ตั้งไว้

ความเร็วตัดผิวเชิงเส้น

โหมด RPM แบบแมนนวลความเร็วรอบแกนหมุนจะถูกควบคุมโดยใช้ปุ่มปรับความเร็วของ DROระบบควบคุมที่ยืดหยุ่นนี้ช่วยให้ผู้ปฏิบัติงานสามารถเลือกโหมดการทำงานที่เหมาะสมที่สุดขึ้นอยู่กับงานกลึง

การควบคุมอินเวอร์เตอร์แกนหมุน 0-10V

ES-14B ส่งสัญญาณ

ควบคุมแบบอะนาล็อก 0-10V

โดยตรงไปยังอินเวอร์เตอร์แกนหมุน ช่วยให้ควบคุมความเร็วรอบแกนหมุนได้อย่างแม่นยำด้วยระบบอิเล็กทรอนิกส์

สิ่งนี้ช่วยให้สามารถรวมเข้ากับระบบขับเคลื่อนเครื่องกลึงสมัยใหม่ได้อย่างราบรื่นการแสดงผลความเร็วตัดผิวเชิงเส้นDRO จะแสดงผล

ความเร็วในการตัดเชิงเส้น (ม./นาที)

ระหว่างการกลึง ช่วยให้ผู้ปฏิบัติงานสามารถตรวจสอบสภาพการตัดได้แบบเรียลไทม์

ฟังก์ชันการรวมแกน Z และ Z1สำหรับเครื่องกลึงขนาดใหญ่ที่ติดตั้งสเกลตามยาวสองตัว ES-14B รองรับการรวมแกน

ช่วยให้สามารถรวมค่าการอ่านของแกน Z และ Z1 และแสดงเป็นค่าเดียว

สิ่งนี้ช่วยเพิ่มความแม่นยำในการวางตำแหน่งเครื่องมือการใช้งานระบบ DRO กลึงความเร็วคงที่ ES-14B ถูกนำไปใช้อย่างแพร่หลายใน:

การกลึงความเที่ยงตรงสูง

โรงงานตัดโลหะ

การผลิตแม่พิมพ์

• การกลึงชิ้นส่วนยานยนต์

• การกลึงชิ้นส่วนอากาศยาน

• การผลิตเครื่องจักรทั่วไป

• ข้อมูลจำเพาะทางเทคนิค

• หมายเลขรุ่น

• ES14B CS

จำนวนแกน

การทดสอบอายุสามารถตรวจสอบข้อบกพร่องของกระบวนการ การออกแบบ วัสดุ และแง่มุมอื่นๆ ของผลิตภัณฑ์ได้ เราสามารถใช้การทดสอบนี้เพื่อแก้ไขการออกแบบผลิตภัณฑ์ได้อย่างทันท่วงทีเพื่อปรับปรุงคุณภาพผลิตภัณฑ์และอายุการใช้งาน

ระบบอ่านค่าดิจิทัล

พารามิเตอร์พื้นฐานใน ES-14B รวมอยู่ด้วยดังนี้:

การหาศูนย์กลาง (1/2)

รัศมี / เส้นผ่านศูนย์กลางสำหรับแต่ละแกน

การแสดงผลเมตริก / นิ้ว (มม. / นิ้ว)

พิน 1

และ พิน

• 2, พิน พิน6 และ พิน

• 9, พิน พิน6

• 7, พิน9
